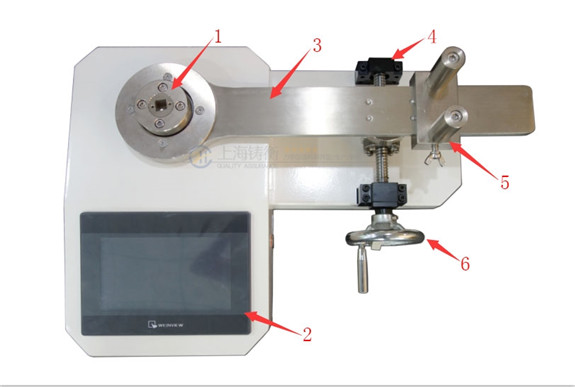

扭矩扳手檢測儀帶RS232接口部件組成的平面示意圖：

1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；

2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；

3- 水平受力桿；

4- 螺桿；

5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差； 左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；

6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；

承力四方孔尺寸

不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：

扭矩扳手檢測儀帶RS232接口操作步驟

1、插好電源連接線，放入承力四方孔。

2、打開硬開關。

3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。

4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。

5、搖動手輪，開始檢測。

6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。

扭矩扳手檢測儀帶RS232接口工作環境

1、操作溫度：-10℃~40℃。

2、操作濕度：≤90%RH、。

3、周圍無震動源和無腐蝕性環境。

保修內容：
—免費保修年限：凡屬于本公司之產品，產品質量原因所發生的產品之故障，均自購買之日起憑保修單保修一年。
—凡超出一年的，均按收費服務，依故障狀況酌情收取零件、維修、校準費用。
—產品使用過五年發生故障時，本公司照常給予服務，若本公司無零件庫存，則歉難服務。
—用戶所在地暫無維修單位的，請將產品發至本公司修理
非保修范圍：
—凡屬于安裝、使用、保管不當而導致故障的。
—未按規定使用電源而導致故障的。
—天災、地變、鼠患、蟲害導致故障的。
—，自行拆卸維修導致故障的。
—蓄電池保用期三個月
